Précédemment, nous avons vu qu’internet est un « réseau de réseaux ». Nous avons aussi vu que les données sont transférées d'une machine à une autre sous forme de paquet de données. Comment ces paquets de données trouvent leur chemin entre deux ordinateurs ?

Voici la représentation d’un « mini internet simplifié » :

Nous avons sur ce schéma les éléments suivants :

• 15 ordinateurs : M1 à M15
• 8 routeurs : A, B, C, D, E, F, G et H
• 6 switchs : R1 à R6

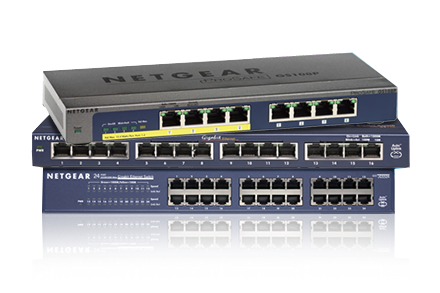

 Un switch est une sorte de « multiprise intelligente » qui permet de relier entre eux tous les ordinateurs appartenant à un même réseau (nous verrons des exemples un peu plus bas). Pour ce faire, un switch est composé d’un nombre plus ou moins important de prises RJ45 femelles (un câble Ethernet (souvent appelé « câble réseau ») possède 2 prises RJ45 mâles à ses 2 extrémités).

Voici quelques exemples de communications entre 2 ordinateurs :

cas n°1 : M1 veut communiquer avec M3

Le paquet est envoyé de M1 vers le switch R1, R1 "constate" que M3 se trouve bien dans le réseau local 1, le paquet est donc envoyé directement vers M3. On peut résumer le trajet du paquet par :

M1→R1→M3

cas n°2 : M1 veut communiquer avec M6

Le paquet est envoyé de M1 vers le switch R1, R1 « constate » que M6 n’est pas sur le réseau local 1, R1 envoie donc le paquet vers le routeur A. Le routeur A n'est pas connecté directement au réseau localR2 (réseau local de la machine M6), mais il "sait" que le routeur B est connecté au réseau local 2. Le routeur A envoie le paquet vers le routeur B. Le routeur B est connecté au réseau local 2, il envoie le paquet au Switch R2. Le Switch R2 envoie le paquet à la machine M6.



M1 → R1→ Routeur A → Routeur B → R2 → M6

cas n°3 : M1 veut communiquer avec M9

M1 → R1 → Routeur A → Routeur B → Routeur D → Routeur E → R4 → M9

Restons sur ce cas n°3 : comme vous l’avez peut-être constaté, le chemin donné ci-dessus n’est pas l’unique possibilité, en effet on aurait pu aussi avoir :

M1 → R1 → Routeur A → Routeur H → Routeur F → Routeur E → R4 → M9

Il est très important de bien comprendre qu’il existe souvent plusieurs chemins possibles pour relier 2 ordinateurs :

cas n°4 : M13 veut communiquer avec M9

Nous pouvons avoir : M13 → R6 → Routeur G → Routeur F → Routeur E → R4 → M9

ou encore : M13 → R6 → Routeur G → Routeur F → Routeur H → Routeur C → Routeur D → Routeur E → R4 → M9

On pourrait penser que le chemin "Routeur F → Routeur E" est plus rapide et donc préférable au chemin "Routeur F → Routeur H", cela est sans doute vrai, mais imaginez qu’il y ait un problème technique entre le Routeur F et le Routeur E, l’existence du chemin "Routeur F → Routeur H" permettra tout de même d’établir une communication entre M13 et M9. Parfois, on entend certains politiques ou journalistes évoquer « la coupure d’internet », peut être comprendrez-vous mieux maintenant que cela n’a aucun sens, car même si une autorité quelconque décidait de couper une partie des infrastructures, les paquets pourraient passer par un autre chemin.

Sans entrer dans les détails, car cela dépasse notre objectif, vous devez tout de même savoir qu’ils utilisent les adresses IP des ordinateurs.

Nous avons vu qu’une adresse IP était de la forme a.b.c.d (exemple : 192.168.1.5). Une partie de l’adresse IP permet d’identifier le réseau auquel appartient la machine et l’autre partie de l’adresse IP permet d’identifier la machine sur ce réseau.

Exemple : Soit un ordinateur M4 ayant pour adresse IP 192.168.2.1 Dans cette adresse IP "192.168.2" permet d’identifier le réseau (on dit que la machine M4 appartient au réseau ayant pour adresse 192.168.2.0) et "1" permet d’identifier la machine sur le réseau (plus précisément sur le réseau 192.168.2.0). M4, M5 et M6 sont sur le même réseau, l’adresse IP de M5 devra donc commencer par "192.168.2" (adresse IP possible pour M5 : 192.168.2.2). En revanche M7 n’est pas sur le même réseau que M4, M5 et M6, la partie réseau de son adresse IP ne pourra pas être "192.168.2" (IP possible pour M7 : 192.168.3.1).

En analysant la partie réseau des adresses IP des machines souhaitant rentrer en communication, les switchs et les routeurs sont capables d’aiguiller un paquet dans la bonne direction. Imaginons que le switch R2 reçoive un paquet qui est destiné à l’ordinateur M7 (adresse IP de M7 : 192.168.3.1). R2 "constate" que M7 n’est pas sur le même réseau que lui (R2 appartient au réseau d’adresse 192.168.2.0 alors que M7 appartient au réseau d’adresse 192.168.3.0), il envoie donc le paquet vers le routeur B...

Remarque : l'adresse 192.168.2.0 N'EST PAS l'adresse IP d'une machine, mais l'adresse du réseau contenant plusieurs machines dont les IP sont comprises entre 192.168.2.1 et 192.168.2.254.

Attention, les adresses IP (a.b.c.d) n’ont forcément pas les parties a, b et c consacrées à l’identification du réseau et la partie d consacrée à l’identification des machines sur le réseau. Dans les premières années d'Internet, les adresses ont été découpées en trois classes :

• Certaines adresses ont les parties a, b et c consacrées à l’identification du réseau et la partie d consacrée à l’identification des machines sur le réseau (on parle d'adresse IP de classe C)
• Certaines adresses ont la partie a et b consacrées à l’identification du réseau et les parties c et d consacrées à l’identification des machines sur le réseau (on parle d'adresse IP de classe B)
• Certaines adresses ont la partie a consacrée à l’identification du réseau et les parties b, c et d consacrées à l’identification des machines sur le réseau (on parle d'adresse IP de classe A)

Nous avons donc :

• Réseau de classe A : adresse réseau : a.0.0.0 (avec a qui doit être compris entre 1 et 126)
• Réseau de classe B : adresse réseau : a.b.0.0 (avec a qui doit être compris entre 128 et 191)
• Réseau de classe C : adresse réseau : a.b.c.0 (avec a qui doit être compris entre 192 et 223)

Cette partition étant peu flexible, elle a progressivement été remplacée par un découpage plus fin où la séparation réseaux/machine peut se trouver à l'intérieur d'une partie, dépendant de ce que l’on appelle le « masque de sous-réseau », mais cette notion ne sera pas abordée ici.

Remarque :

Il existe 2 adresses de machines particulières. Il s'agit de l'adresse réseau et de l'adresse de diffusion (appelée aussi broadcast).

- L'adresse de réseau est l'adresse dans laquelle tous les bits de la partie adresse machine sont à 0. Par exemple, l'adresse réseau correspondant à l'adresse 192.168.12.242 dont le masque réseau est 255.255.255.0 est : 192.168.12.0.

- L'adresse de diffusion est l'adresse dans laquelle tous les bits de la partie adresse machine sont à 1. Par exemple, l'adresse de diffusion correspondant à l'adresse 192.168.12.242 dont le masque réseau est 255.255.255.0 est 192.168.12.255. Cette adresse permet à une machine d'envoyer un datagramme (paquet de données)  à toutes les machines d'un réseau.

Ces deux adresses ne peuvent en aucun cas être utilisées pour des machines du réseau.

Donc, dans cet exemple: :

- 192.168.12.0 = adresse du réseau

- 192.168.12.1 = première adresse IP d'hôte

- 192.168.12.254 = dernière adresse IP d'hôte

- 192.168.12.255 = adresse de diffusion.

Chose très importante à toujours avoir à l'esprit, même une simple photo n'est pas "transportée" en une fois d'un ordinateur A vers un ordinateur B. Les données correspondantes à la photo sont "découpées" en plusieurs morceaux, chaque morceau étant transporté par l'intermédiaire d'un paquet IP. Les paquets IP transportant les "morceaux de photo" n'empruntent pas tous le même "chemin" pour aller de l'ordinateur A vers l'ordinateur B. Par exemple, pour aller de l'ordinateur M14 à M7, certains paquets passeront par les routeurs G, F, H et C alors que d'autres paquets emprunteront le chemin G, F, E, D et C. Une fois que tous les paquets sont arrivés à destination, l'image originale peut être reconstituée. Si un paquet se "perd" en route, au bout d'un moment, il peut être renvoyé par la machine émettrice (voir le protocole TCP), pourquoi pas en empruntant un autre "chemin".
